La nouvelle génération de robinets inverseurs

flexibilité maximale et étanchéité permanente dans toutes les situations de pression pour tous les types de commutation dans l'hydraulique mobile

Le nouveau robinet à boisseau sphérique pour la mise en marche du système hydraulique supplémentaire ZH/AUX

Qu'est-ce qui rend ce coq spécial ? Sa fiabilité et sa flexibilité maximale !

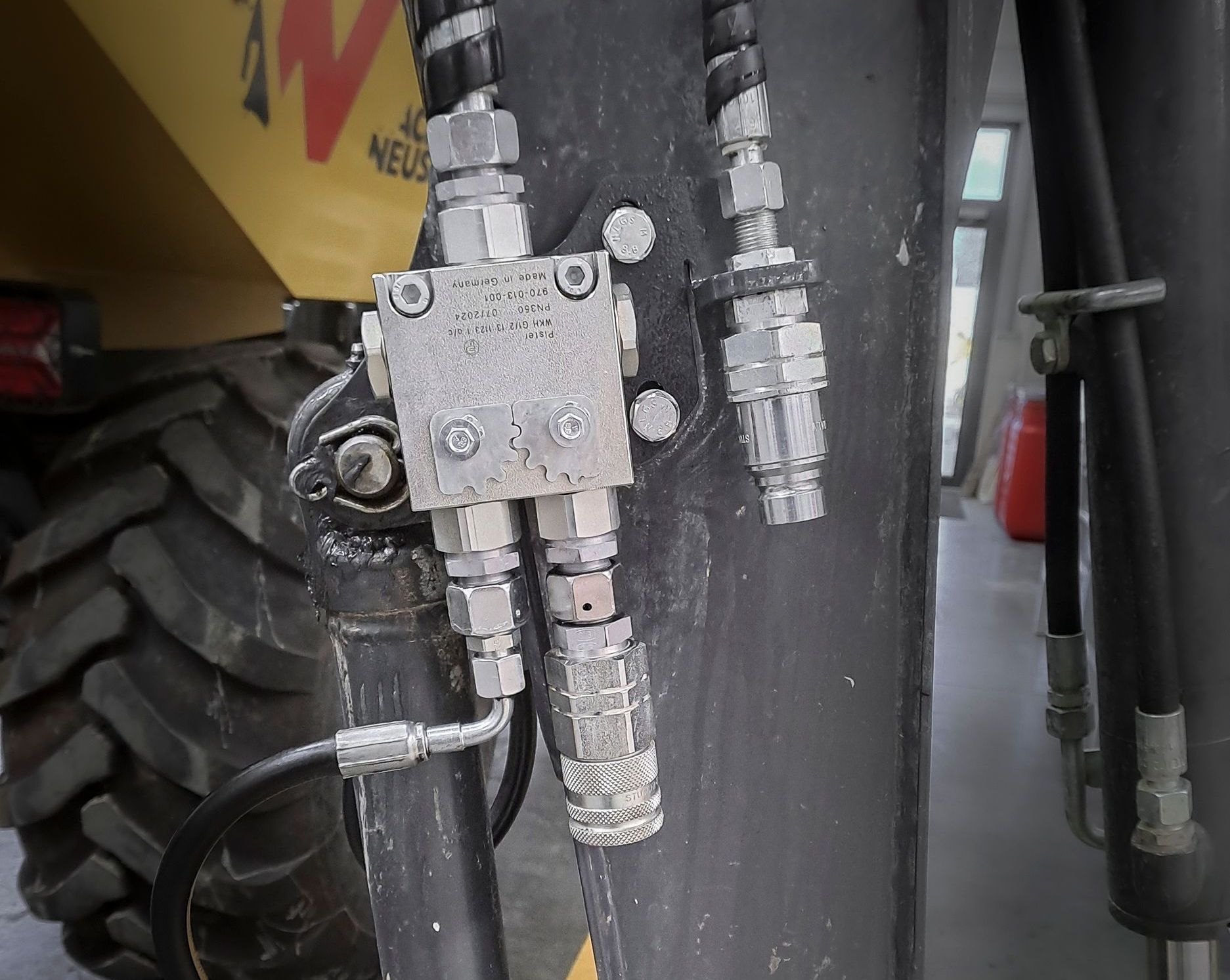

La vanne à boisseau sphérique spéciale innovante de Pister combine les avantages d'une vanne à boisseau sphérique à deux voies avec une fonction de commutation. Les vannes de commutation conventionnelles (BK3) disposent généralement d'un raccord central qui peut être pressurisé et commute le fluide (huile hydraulique) vers la gauche ou la droite pour la fonction respective. En raison de la conception, la pression du côté fermeture ne doit pas être plus élevée que du côté entrée, sinon la vanne s'ouvrira et deviendra « étanche ». Des systèmes d'étanchéité spéciaux peuvent empêcher cela, mais ils sont alors sensibles aux pulsations (par ex. système d'étanchéité périphérique). La vanne de commutation est une combinaison de deux vannes à boisseau sphérique à 2 voies dans un seul bloc, qui sont commutées l'une contre l'autre simultanément au moyen d'un engrenage. Scellé en permanence et absolument résistant aux pulsations.

La conception du bloc comporte un total de cinq connexions. Trois pour l'entrée, réparties sur trois côtés et les deux sorties pour les fonctions hydrauliques parallèles entre elles sur le quatrième côté. Les cinq connexions peuvent être équipées individuellement. Une large gamme de raccords de tuyaux et de tubes est disponible afin que les tuyaux, les tubes et les raccords puissent être connectés directement sans avoir besoin d'adaptateurs.

• bouchon à vis
• G1/2" IG BSP femelle
• G1/2" AG BSP mâle
• 15L (M22x1,5)
• 18L (M26x1,5)
• 16S (M24x1,5)
• 20S (M30x2)
• 1/2" NPT femelle

En standard, le robinet est équipé de buses G1/2" IG pour l'entrée, de bouchons filetés pour les orifices latéraux en option et de buses G1/2" IG pour les deux fonctions hydrauliques. Les vis de verrouillage peuvent également être déplacées pour assurer un acheminement idéal des tuyaux et des conduites. Toutes les connexions peuvent également être modifiées ultérieurement. Le schéma du circuit lui-même peut également être modifié, par exemple en déplaçant la poignée. Liberté absolue !

Le robinet est livré en standard sans poignées. Ceux-ci sont disponibles séparément dans différentes versions. La vanne à boisseau sphérique de dérivation (WKH) est uniquement disponible en taille nominale DN13 pour les machines compactes jusqu'à environ 9 t.
